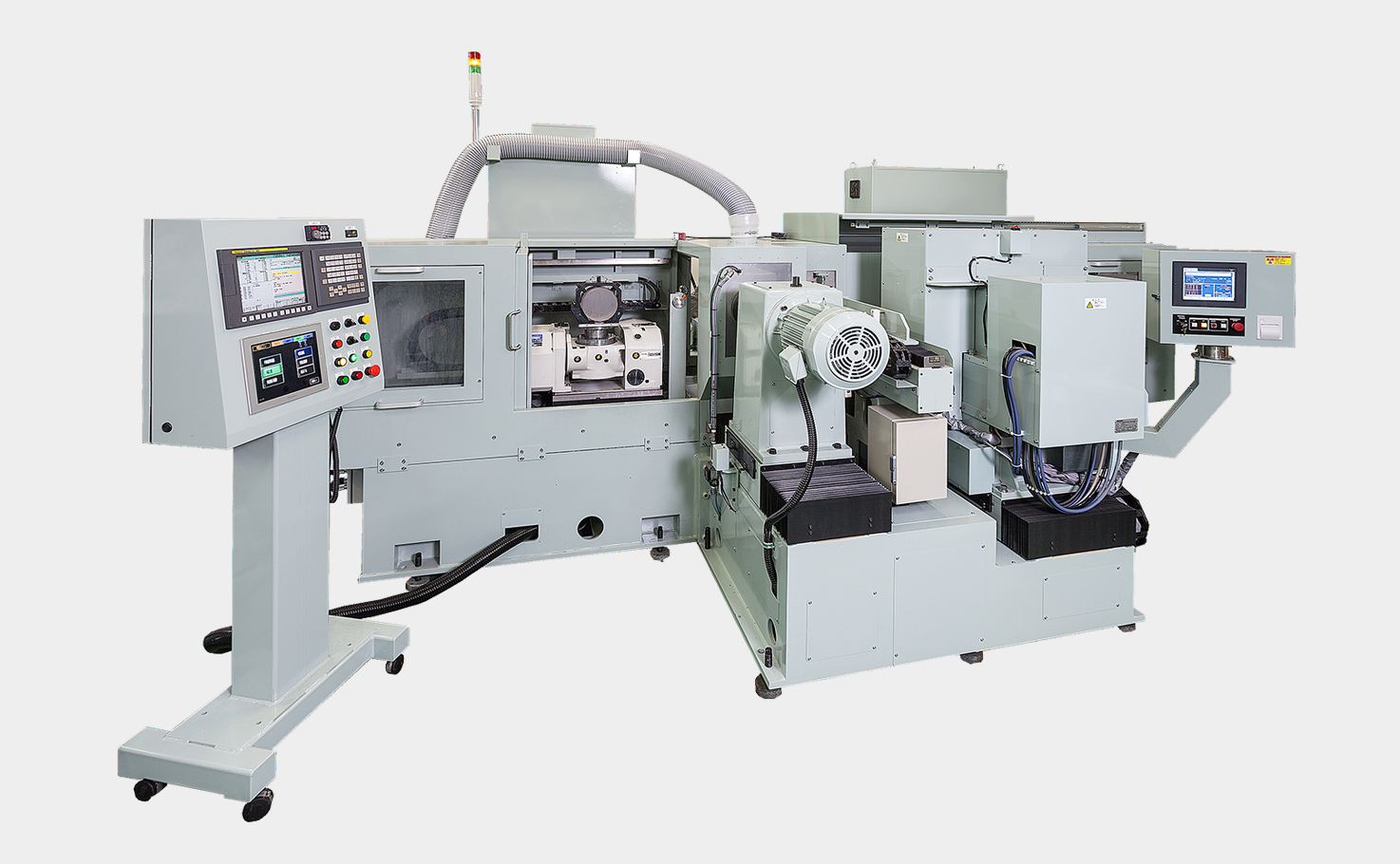

TSFF4020-Xray2
CNC端面研削盤
数多くの実績を誇るTSKKが蓄積したノウハウをいかし開発したCNC端面研削盤です。
仕様
| 加工物外径 (最大) | inch | 6( 150mm) |
| 加工物長さ | mm | 80～350mm |
| NC装置軸数 | 軸 | 6 |
| 砥石軸出力 | kw | 5.5 |
| 砥石軸出力回転数 | min-1 | 500～1,500 |
| 本体質量 | kg | 6,000 |
加工
研削：端面研削
対象
LT/LN、SiC、サファイア
特徴・操作
- 研削は、カップ砥石の端面研削方法で、コア材の最大外径Φ155mmの面を砥石上下移動無しで研削が可能です。
- コア材の外周に、オリフラ研削予定面をマーキングされた基準位置でコア材を手動で クランプします。
- コア材の端面を、オリフラ研削予定面を位置合わせ後、X線測定装置でC軸の２方向 の修正角度を自動測定します。
- C軸の２方向の修正角度で自動的にコア材を傾斜し、平面研削を行います。
